项目概况：某液力机械厂专业生产液压油缸和液力变矩器，需要对12 套桁架(数控车削中心 24 台)+2 台立式加工中心设备加工过程中产生的油雾进行处理，油雾处理达标后进行室内排放。
设备冷却介质：切削液
切削液主要混合成分分析：精制润滑油、脂肪酸酰胺、脂肪酸聚氧乙烯醚、多元醇酯、斯潘-80，实际加工中易混入一定机床导轨油。

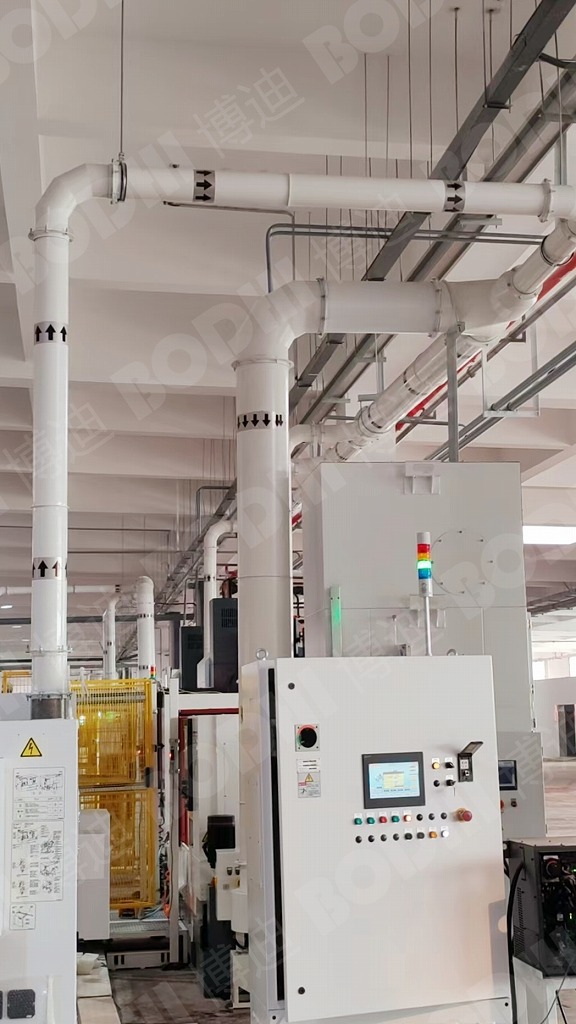

解决方案：根据实际工况，博迪推荐使用HCY-400/600/800LGM大型乳化液油雾过滤系统，可过滤掉0.1μm的颗粒物，自清洁式滤芯，蝶形预过滤器+初中高效过滤收集效率高达99.9%，电控系统，远程油雾控制及数据采集。
HCY-LGM油雾收集系统工作原理：含有乳化液雾气的气溶胶通过管道，经风机负压抽吸进入管道，在一定的搬运速度(15~18m/s)进入到油雾分离设备，进入设备的油雾气溶胶首先经过蝶形过滤器结构，将大分子的油雾颗粒截流在设备底部，其余的颗粒经一级不锈钢丝网滤芯和二级不锈钢与玻纤混编网，和三级玻璃纤维滤芯过滤，蕞终通过风机排出至室外。分离器底部设置储液槽和回流泵，通过液位控制高位及低位，控制系统进行回流泵抽吸和停止工作，进而可使收集下来的液体回至机床或客户指定位置，实现再回收利用。
